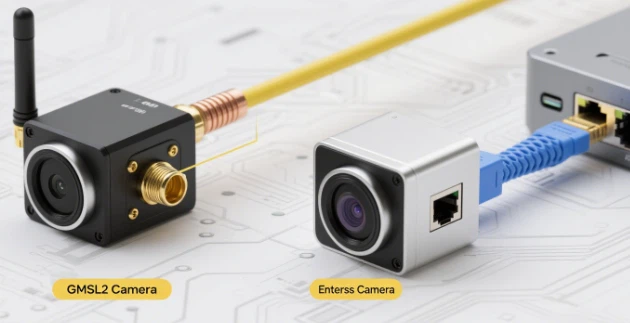

GMSL2 gegen Ethernet -Kamera: Die Hauptunterschiede im eingebetteten Sehen

Die Übertragung hochwertiger Bilddaten mit hohem Bandbreiten war für das Design des Sehsystems immer entscheidend. Dies gilt insbesondere in Bereichen wie autonomen Fahren, industrieller Automatisierung und Robotik, in denen sich Fernstrecken, niedrige Latenz und eine hochverträgliche Datenübertragung entscheidend sind. GMSL2 -Kameras und Ethernet -Kameras sind zwei Mainstream -Technologielösungen. Jeder hat seine eigenen technischen Vorteile und anwendbaren Szenarien, stellt aber auch seine eigenen Herausforderungen vor.

Als Berater, der sich auf Kameramodule spezialisiert hat, bietet dieser Artikel eine eingehende Analyse der Prinzipien, Architektur und Leistungsunterschiede zwischen diesen beiden Hochgeschwindigkeitstechnologien: GMSL2 und Ethernet. Aus Sicht eines Ingenieurs werden wir die Vor- und Nachteile von GMSL2 im Vergleich zu Ethernet untersuchen und einen praktischen Auswahlhandbuch bieten, mit dem Sie die am meisten informierte Entscheidung für Ihre eingebettete Vision -Anwendung treffen können.

Was ist eine GMSL2 -Kamera?

GMSL2 (Gigabit Multimedia Serial Link 2) ist ein serielles Kommunikationsprotokoll, das von Maxim Integrated (jetzt analoge Geräte) entwickelt wurde. Es ist für Video- und Steuerungsdatenübertragung mit hoher Bandbreite, Niedrig-Latenz in Automobil- und Industrieanwendungen ausgelegt. Ein GMSL2 -Kameramodul besteht typischerweise aus einem CMOS -Bildsensor und einem GMSL2 -Serializer -Chip. Diese Serializerpackungen und überträgt die MIPI-CSI-2-Datenströme mit hoher Geschwindigkeit aus Sensoren.

Der Kern von GMSL2 liegt in seiner effizienten Architektur. Es kann gleichzeitig Hochgeschwindigkeitsbilddaten, bidirektionale Kontrollbefehle und Einführung eines einzelnen Koaxialkabels oder abgeschirmten Twisted-Pair-Kabels (STP) übertragen. Diese "einzelne Kabellintegration" vereinfacht das Verdrahtungs-Kabelbaumdesign erheblich und senkt die Kosten und Komplexität der Verkabelung. Dies ist ein wesentlicher Vorteil für autonome Fahr- und ADAS-Systeme, die räumlich beschränkt und empfindlich gegenüber Kabelgewicht sind.

Was ist eine Ethernet -Kamera?

Eine Ethernet -Kamera verwendet das Ethernet -Protokoll, um Bilddaten zu übertragen. Es nutzt bekannte Netzwerktechnologien, um Bilddaten in Standard -IP -Pakete zu packen und sie über Ethernet -Kabel zu senden. EinEthernet -Kamera -ModulEnthält typischerweise einen Bildsensor, einen Bildsignalprozessor (ISP) und einen SOC oder FPGA, der den Video -Stream in Ethernet -Pakete zusammenfasst.

Die Vorteile von Ethernet liegen in seiner Vielseitigkeit und einem breiten Ökosystem. Es ermöglicht Kameras, sich in vorhandene Standard -Netzwerkinfrastrukturen zu integrieren und nahtlos mit anderen Netzwerkgeräten zu kommunizieren. Darüber hinaus ist Ethernet für die industrielle Sicht sehr reif und unterstützt branchenabhängige Protokolle wie Gige Vision, die Integration der Kamera und die Interoperabilität einfach.

Was ist ein Ethernet -Kabel?

Ethernet -Kabel sind die Grundlage für die Ethernet -Kamera -Konnektivität. Sie bestehen aus mehreren verdrehten Kabelpaaren, die zum Übertragen von Daten zwischen Netzwerkgeräten verwendet werden. Ethernet -Kabel sind in verschiedenen Typen wie Cat5e, Cat6 und CAT7 erhältlich, abhängig von der Datenrate und der Kabelabschützstruktur.

Arten von Ethernet -Kabeln

Cat5e unterstützt Gigabit -Ethernet, Cat6 unterstützt Geschwindigkeiten von bis zu 10 Gbit / s und CAT7 bietet eine noch höhere Leistung. In maschinellen Seh- und Industrieanwendungen werden häufig geschützte STP -Kabel (geschützte verdrehte Paare) verwendet, um elektromagnetischen Interferenzen zu widerstehen.

GMSL2 vs. Ethernet -Leistungsvergleich: Kerntechnische Spezifikationen

Im Bereich der eingebetteten Vision erfordert die Auswahl zwischen GMSL2 und Ethernet einen detaillierten Vergleich, der auf mehreren technischen Kernspezifikationen basiert.

Das Folgende ist ein detaillierter Leistungsvergleich von GMSL2 mit Ethernet:

1. Bandbreite:GMSL2 verfügt über eine typische Bandbreite von 6 Gbit / s, die mehrere HD -Video -Streams unterstützen kann, aber die Bandbreite ist festgelegt. Die Ethernet -Bandbreite hängt vom Standard ab, wie z. B. Gige (1 Gbit / s), 10gige (10 Gbit / s) und sogar höher. Die Ethernet -Bandbreite wird jedoch geteilt, und das Vorhandensein anderer Geräte im Netzwerk reduziert die verfügbare Bandbreite.
2. Latenz:GMSL2 verwendet eine serielle Punkt-zu-Punkt-Übertragung, was zu einer extrem niedrigen und deterministischen Latenz führt, typischerweise im Mikrosekundenbereich. Dies ist entscheidend für reaktionskritische Echtzeit-Anwendungen wie ADAs. Die Ethernet-Latenz ist aufgrund der Protokollstapelverarbeitung und der Netzwerkschaltung relativ hoch und ungewiss, was ein Schmerzpunkt in Echtzeit-kritischen Szenarien ist.
3. Zuverlässigkeit und Robustheit:GMSL2 bietet inhärent eine ausgezeichnete Immunität (Electromagnetic Interference), insbesondere über Koaxialkabel, was sie gegen harte Umgebungen wie Automobile sehr resistent macht. Automobil -Ethernet -Kameras benötigen komplexere Kabel und Anschlüsse, um EMI zu mildern.
4. Architektur:GMSL2 verwendet eine Point-to-Point-Direktverbindungsarchitektur, wobei Kamera-Module direkt mit dem Host-Controller-Chip angeschlossen sind. Ethernet hingegen verwendet eine Multi-Drop-Netzwerkarchitektur, sodass mehrere Kameras eine Verbindung zu einem einzelnen Schalter herstellen können, was wiederum mit dem Host-Controller eine Verbindung herstellt.
5. Kabel und Stromverbrauch:GMSL2 überträgt Daten, Steuerung und Leistung gleichzeitig über ein einzelnes Kabel (POC, Strom über Koax), Vereinfachung der Verkabelung und Verbrauch niedriger Leistung. Während Ethernets POE (Power Over Ethernet) auch Strom übertragen kann, verbraucht es im Allgemeinen mehr Leistung als GMSL2.

GMSL2 gegen Ethernet -Architekturvergleich: Kernarchitekturunterschiede Analyse

Die Architektur von GMSL2 basiert auf Punkt-zu-Punkt-Verbindungen. AGMSL2 -KameramodulMuss über einen Serializer und Deserializer direkt an das Host -Steuerungssystem hergestellt werden, wodurch die Skalierbarkeit des Systems eingeschränkt wird. Diese direkte Verbindung sorgt für eine extrem geringe Latenz und hohe Zuverlässigkeit. Diese Architektur ist ideal für Surround View -Systeme im autonomen Fahren, bei denen jede Kamera über einen dedizierten Datenverbindungen verfügt.

Im Gegensatz dazu verwendet Ethernet für industrielle Visionen eine vernetzte Multi-Point-Architektur. Mehrere Kameras können über einen Ethernet -Switch eine Verbindung zu demselben Host -Steuerungssystem herstellen. Das Verkaufsargument dieser Architektur ist seine Flexibilität und Skalierbarkeit. Ingenieure können Kameras leicht hinzufügen oder entfernen und vorhandene Netzwerkinfrastrukturen nutzen. Der Nachteil ist jedoch, dass Datenkollisionen und Latenzunsicherheiten mit zunehmender Anzahl der Geräte im Netzwerk zunehmen.

Wie haben Sie einen ausgewählt? Auswahlhandbuch und Entscheidungsüberlegungen

Bei eingebetteten Visionsprojekten ist die Auswahl zwischen GMSL2 und Ethernet eine Entscheidung, die Ingenieure basierend auf ihren spezifischen Anwendungsszenarien wiegen müssen. Hier sind einige praktische Auswahlrichtlinien:

1. Echtzeitanforderungen:Wenn Ihre Anwendung extrem hohe Latenzanforderungen hat, z. B. die Warnung des Spurverlassens oder die Erkennung von Fußgänger in ADAS -Systemen unter Verwendung von GMSL2, sind die geringe Latenz und die Determinismus von GMSL2 unersetzlich.
2. Kabellänge und Verkabelungskomplexität:In Anwendungen mit begrenzter Verkabelungsraum wie Automobil- und Robotik kann die "einzelne" Lösung der GMSL2-Kamera das Design erheblich vereinfachen und die Kosten und das Gewicht verringern.
3. Systemskalierbarkeit:Wenn für Ihr Projekt die Flexibilität erforderlich ist, um mehrere Kameras zu verbinden und keine hohe Echtzeitleistung erfordert, z. B. Multi-Point-Überwachung oder Remotedatenerfassung in industriellen Vision-Anwendungen mit Ethernet, ist die universelle Netzwerkarchitektur der Ethernet-Kamera möglicherweise eine bessere Wahl.
4. Kosten und Ökosystem:GMSL2 -Chips sind im Allgemeinen teurer und haben ein relativ geschlossenes Ökosystem. Ethernet hingegen bietet niedrigere Kosten für Chip- und Komponenten sowie ein riesiges Open-Source- und Standard-Ökosystem.

Zusammenfassung

GMSL2-Kameras und Ethernet-Kameras, zwei Hochgeschwindigkeitstechnologien, bieten jeweils eine signifikante Position im Bereich eingebetteter Sehvermögen. GMSL2 ist mit seiner geringen Latenz, hohen Zuverlässigkeit und einfachen Verkabelungslösungen eine ideale Wahl für autonomes Fahren und ADAs. Andererseits ist Ethernet aufgrund seiner Vielseitigkeit, Skalierbarkeit und reifen Ökosystem in den Bereichen Industrie- und Allgemeine Maschinenvisionen.
